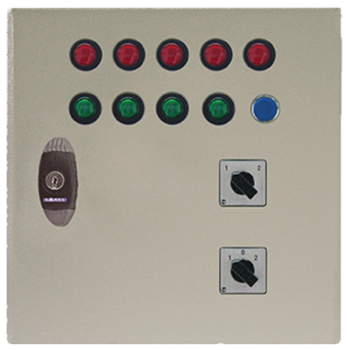

Szafy sterownicze C20
Szafa sterownicza do sterowania CALFLO z funkcją high/low wentylatora w oparciu o temperaturę pomieszczeniową z minimalnym ograniczeniem temperatury zewnętrznej.
Dane techniczneNumer katalogowy
- Obudowa z blachy stalowej z zamkiem cylindrycznym
- Regulator temperatury w pomieszczeniu i ograniczenia minimalnej temperatury dopływającego powietrza korzystający z sygnału sterowania 2–10 VDC
- Przełącznik ogrzewania / wyłączania / wentylacji
- Przełącznik wysoki / niski stan wentylatora zasilającego
- Wskaźniki awarii:
– Aawarii palnika
– Nieprawidłowości dopływu powietrza
– Wyłączenia termicznego palnika
– Błędu maksymalnego / ciśnienia gazu
– Zabrudzonego filtra - Wskaźniki pracy:
– Włączenia palnika
– Pracy palnika
– Niskiego stanu wentylatora zasilającego
– Wysokiego stanu wentylatora zasilającego
– Odblokowania sterowania - Przycisk do resetowania niesprawności palnika
- Styk bezpotencjałowy do uruchomienia wyciągu powietrza (maks. 24 V)
- Styk bezpotencjałowy do przełączenia wyciągu powietrza w tryb wysoki (maks. 24 V) – Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie niskim
- Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie wysokim
- Czujnik temperatury pomieszczeniowej dostarczany oddzielnie
- Osobno dostarczany kanałowy czujnik temperatury ograniczający minimalną temperaturę wlotu powietrza.
- 3002241
