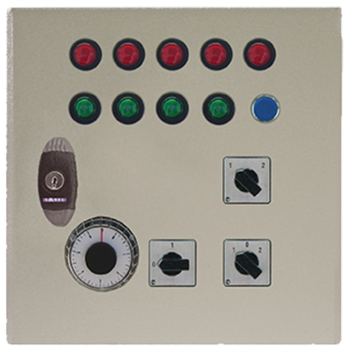

Szafy sterownicze C22
Szafy sterownicze do sterowania urządzeniem CALFLO (wysoko / nisko) w oparciu o temperaturę w pomieszczeniu przy minimalnym ograniczeniu temperatury wejściowej. Z monitorowaniem temperatury dziennej i nocnej.
Dane techniczneNumer katalogowy
- Obudowa z blachy stalowej z zamkiem cylindrycznym
- Regulator temperatury w pomieszczeniu i ograniczenia minimalnej temperatury dopływającego powietrza korzystający z sygnału sterowania 2–10 VDC
- Przełącznik ogrzewania / wyłączania / wentylacji
- Przełącznik wysoki / niski stan wentylatora zasilającego
- Cyfrowy wyłącznik czasowy z programem tygodniowym
- Przełącznik „urlopowy” umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu
- Cyfrowy timer (0–6 godzin) do chwilowego przełączania trybu dziennego poza programem zegarowym
- Wskaźniki awarii:
– Aawarii palnika
– Nieprawidłowego ciśnienia powietrza zasilającego
– Awarii wyłączenia termicznego palnika
– Błędu maksymalnego / ciśnienia gazu
– Zanieczyszczonego filtra - Wskaźniki robocze:
– Włączenia palnika
– Włączenia palnika
– Niskiego stanu wentylatora zasilającego
– Wysokiego stanu wentylatora zasilającego
– Odblokowania sterowania - Przycisk do resetowania niesprawności palnika
- Styk bezpotencjałowy do uruchomienia wyciągu powietrza (maks. 24 V)
- Styk bezpotencjałowy do przełączenia wyciągu powietrza w tryb wysoki (maks. 24 V)
- Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie niskim
- Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie wysokim
- Czujnik temperatury pomieszczeniowej dostarczany oddzielnie
- Osobno dostarczany kanałowy czujnik temperatury ograniczający minimalną temperaturę wlotu powietrza.
- 3002243
